辦公家具主要連接結構的安裝及主要連接件的安裝

1、三合一偏心連接件的安裝

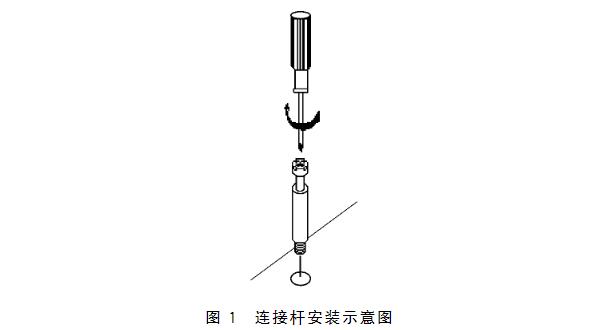

將三合一連接桿擰入板件預埋件孔內,連接桿要與板表面成90°,連接桿要擰緊到位無松動,連接桿十字扣不應出現溢扣現象。一般情況下連接桿露出板件的長度為20 mm~34 mm為宜,見圖1。

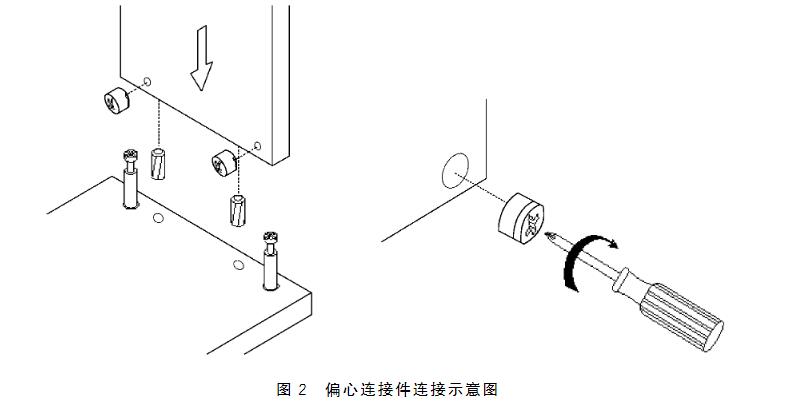

將偏心件裝人對應偏心件孔內,偏心件的偏心“△”標記要對準連接桿的孔位,然后將連接桿插人板件對應孔位,將偏心件用螺絲刀順時針方向旋轉150°~190°鎖緊,見圖2。

2、二合一連接件的安裝

將二合一連接螺母裝入板件預埋孔內,確保螺母絲扣方向正對連接螺栓導向孔。

將連接螺栓穿過板件導向孔與螺母連接,用螺絲刀擰緊,連接螺栓擰緊到位無松動,連接螺栓十字扣不應出現溢扣現象。

3、―插件的安裝

插件中采用定位木榫時,將定位木榫插人對應木榫孔孔內,木榫插人順序宜以板件截面為先,露出的尺寸以8 mm~10 mm為宜。按照各拆裝家具裝配圖的安裝順序安裝插接結構。確保插件連接處緊密無松動,采用插件連接的部件連接方位正確。
